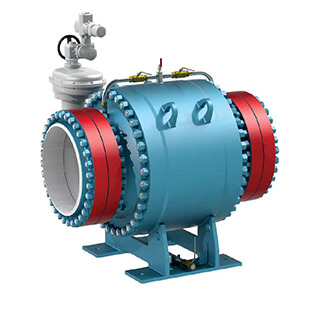

Краны шаровые запорные для нефтепроводов DN 300-1200, PN 1,6-10,0 МПа

ТУ 3742-017-54634853-2015

Назначение: кран шаровой запорный предназначен для герметичного перекрытия потока рабочей среды на магистральных нефтепроводах.

Климатическое исполнение и категория размещения по ГОСТ 15150: У1 — для эксплуатации в макроклиматическом районе с умеренным климатом (температура окружающей среды от -40 °С до +40 °С) с размещением на открытом воздухе.

Исполнение по сейсмостойкости:

• несейсмостойкое исполнение (СО) для районов с сейсмичностью до 6 баллов включительно по шкале МSК-64;
• сейсмостойкое исполнение (С) для районов с сейсмичностью свыше 6 до 9 баллов включительно по шкале МSК-64.

Установочное положение на трубопроводе:

• на горизонтальном трубопроводе шпинделем вверх или горизонтально;
• на горизонтальном трубопроводе под любым углом между положениями шпинделя «вверх» и «горизонтально»;
• на вертикальном трубопроводе;
• на наклонном трубопроводе;
• установочное положение кранов подземного исполнения шпинделем вверх.

Комплект поставки:

• кран в соответствии со спецификацией;
• комплект быстро изнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания крана, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
• комплект сопроводительной документации. По условиям, особо оговариваемым договором на поставку, краны поставляются укомплектованными ответными фланцами с крепежными деталями и прокладками, теплоизоляцией, байпасной линией и приварными катушками.
